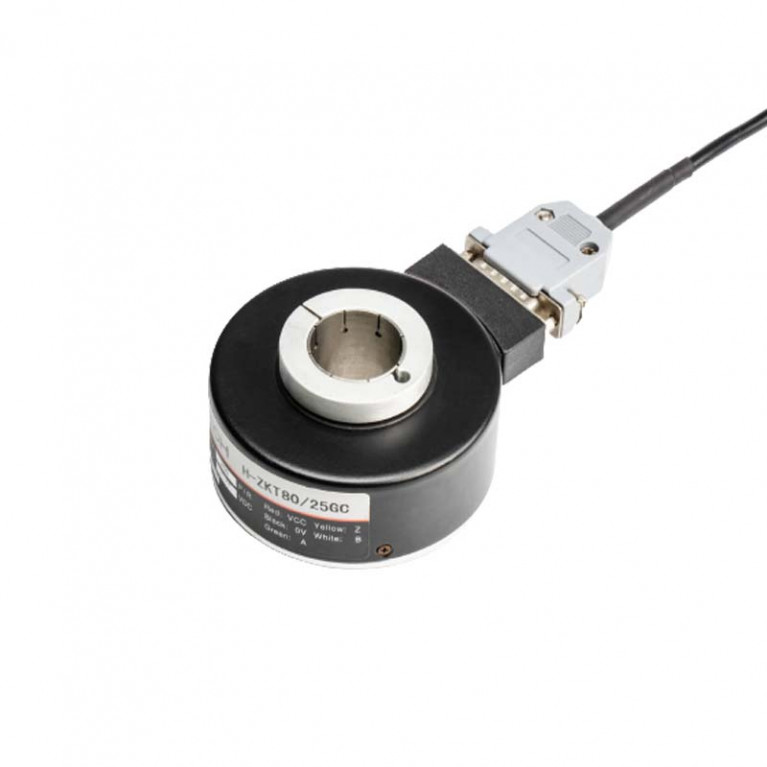

H-ZKT80 / 25GC
H-ZKT80 / 25GC
h-zkt80-25gc
В наличии
0 р.
Описание
Тонкий корпус, фиксированный без стопорного кольца шпоночного паза, удобная установка и варьируется в зависимости от размера полого вала по выбору.
Наружный диаметр 80 × 43, диаметр полого вала 30 мм (или 25 мм, 20 мм, 18 мм).
В основном используется для лифтов, ЧПУ, оборудования легкой промышленности, перемещения, измерения скорости.
Соединяется пластинчатой пружиной и CPE
Electrical characteristics
| Тип выхода | E (выход напряжения) | Выход цепи C | F дополнительный выход | L (водитель) | Т (водитель) | |||
|---|---|---|---|---|---|---|---|---|
| напряжение питания постоянного тока (В) | 5 0.25 ± | %s | 5 0.25 ± | %s | 5 0.25 ± | %s | 5 0.25 ± | %s |
| Потребление тока (мА) | ≦ 60 | ≦ 60 | ≦ 60 | ≦ 60 | ≦ 60 | ≦ 60 | ≦ 100 | ≦ 80 |
| Выходное напряжение (В) Vm | ≧ 3.5 | ≧ Vcc-2.5 | ≧ 3.5 | ≧ Vcc-2.5 | ≧ 2.5 | ≧ Vcc-2.5 | ||
| Выходное напряжение (В) V1 | ≦ 0.5 | ≦ 0.5 | ≦ 0.8 | ≦ 1.0 | ≦ 0.5 | ≦ 0.8 | ||
| Время нарастания (NS) | ≦ 500 | ≦ 1500 | ≦ 300 | ≦ 500 | ≦ 200 | ≦ 800 | ||
| Время падения (NS) | ≦ 100 | ≦ 300 | ≦ 200 | ≦ 200 | ≦ 200 | ≦ 800 | ||
| Частотная характеристика (кГц) | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 |
SПечificatион
| Тип | Дополнительный |
|---|---|
| Наружный диаметр | 80мм |
| Вал | Полый вал |
| Диаметр вала | 20 мм, 25 мм, 30 мм |
| Выходной путь | сторона вилки |
| Напряжение питания | 5В 5В ~ 24В 30В |
| Длина кабеля | Пустой ： Стандартный 2M |
| Степень сигнала нулевого положения | M = нулевой сигнал |
| Выходной сигнал | B = фаза A, B, Z |
| Импульс | 10-1024 1200-2048 2500-3600 3600-5000 |
| Метод вывода сигнала | Выход напряжения E / Токовый выход C / Дополнительный выход F / Выход привода L |
Dimension: (mm)
